轴位螺钉是集紧固、定位功能于一体的特种紧固件，很多设备厂商在降本提效的结构优化过程中，常会考虑用它替代普通螺钉加定位销的组合方案。百科五金在本文详细讲解轴位螺钉是否能替代普通螺钉加定位销的组合。

轴位螺钉与普通螺钉加定位销组合的功能原理差异

两种方案的核心功能都是实现两个部件的紧固连接和相对定位，但功能实现的逻辑有明显区别，核心差异体现在以下几点：

普通螺钉加定位销组合的功能逻辑

该方案采用功能拆分的设计思路，定位销与安装孔采用过盈或者过渡配合，独立承担径向、周向的定位载荷，剪切载荷全部由定位销承受；普通螺钉只承担轴向的夹紧载荷，保障两个部件不会分离，两者分工明确，性能冗余度更高。该方案已经有几十年的应用历史，是目前重载、高可靠性要求场景的主流设计。

轴位螺钉的功能逻辑

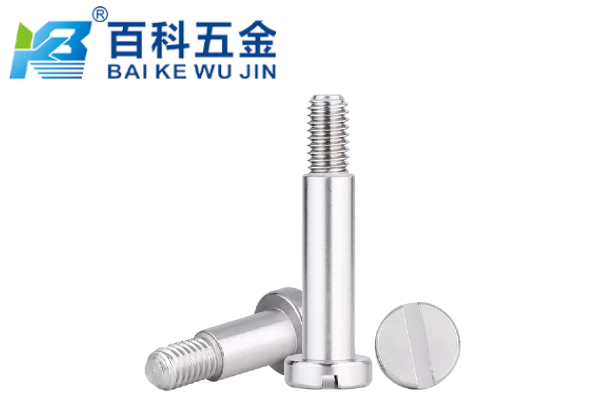

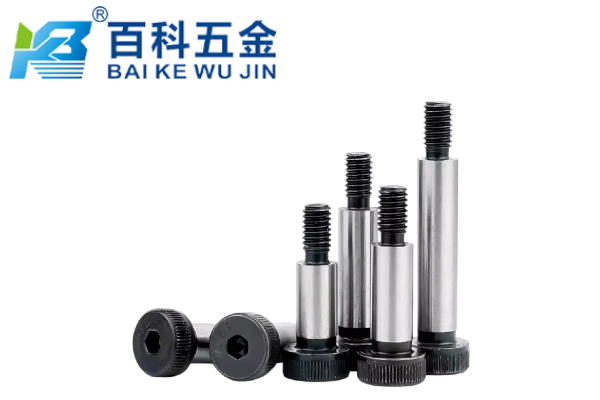

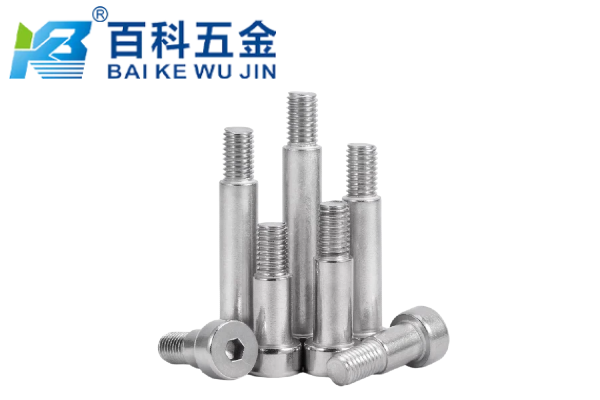

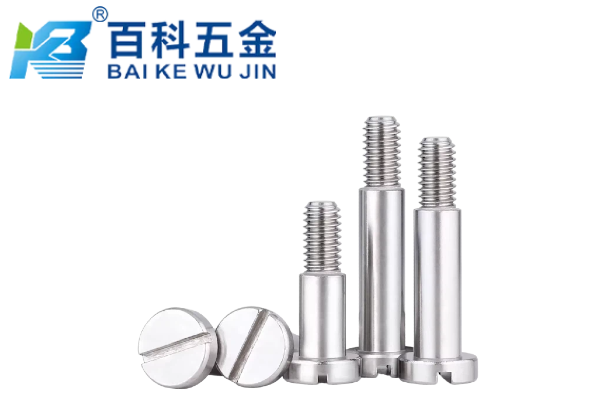

轴位螺钉是一体化设计的特种紧固件，杆部中间段是公差可控的光滑轴颈，安装时光滑轴颈与安装孔配合实现定位功能，螺纹段拧入螺纹孔或者搭配螺母实现紧固功能，单个零件同时承担定位和紧固两种载荷，装配时只需要加工一个安装孔，流程更简单。

两者的核心性能对比如下：

装配工序：普通螺钉加定位销需要加工两个安装孔，分两次装配，工序多耗时长；轴位螺钉只需要加工一个孔，单次装配完成，流程更简单。

定位精度：普通定位销配合研磨孔精度可达0.005mm，轴位螺钉常规精度为h7，*高可做到h6，定位精度可达0.02mm。

综合成本：小批量场景下组合方案成本更低，批量超过1万件时，轴位螺钉的综合成本比组合方案低20%-30%。

载荷承受能力：组合方案中定位销独立承受剪切载荷，抗剪能力比同规格轴位螺钉高20%-30%，更适合重载场景。

轴位螺钉可替代普通螺钉加定位销的适用场景

轴位螺钉的替代可行性核心取决于场景的载荷、精度和装配需求，以下几类场景替换后收益更高：

中低载荷的工业设备场景

载荷低于对应规格极限载荷70%、无强冲击的场景，比如自动化设备的机架连接件、小型传动机构的限位点、仪器仪表的外壳固定点位，都可以用轴位螺钉替代组合方案。这类场景的载荷冗余度高，轴位螺钉的性能完全可以满足需求，还能减少零部件管理成本。据某自动化设备厂商的实测数据，替换后单台设备的紧固件种类减少12种，仓储管理成本降低15%。

量产规模大的消费电子、小家电场景

年产能超过10万件的量产产品，用轴位螺钉替代后收益非常明显。据某消费电子厂商的实测数据，用轴位螺钉替代笔记本外壳的螺钉加定位销组合后，单台装配时间减少7秒，单台制造成本降低0.8元，年产能100万台的话年节省成本可达80万元，同时还能降低装配过程中的漏装概率，产品良率提升2%左右。

安装空间受限的紧凑结构场景

手持工具、便携医疗设备、无人机等内部空间非常紧凑的产品，普通螺钉加定位销的组合需要占用两个安装位，结构设计难度大，用轴位螺钉只需要一个安装位，可以节省30%以上的安装空间，大幅降低结构设计的难度。

无高精度要求的普通定位场景

定位精度要求在0.02mm以上的场景，比如普通家具、户外设备、农用机械的定位连接，轴位螺钉的精度完全可以满足需求，不需要额外使用高精度定位销，能进一步降低采购成本。

不建议替代的高风险场景

部分特殊场景下替代会带来较高的失效风险，不建议盲目替换：

重载强冲击的场景

工程机械的结构连接件、轨道交通转向架部位、矿山设备的核心连接点，这类场景的剪切载荷大、强冲击频繁，普通螺钉加定位销的组合中定位销独立承受剪切载荷，抗剪能力比同规格轴位螺钉高30%以上，而且失效概率更低，轨道交通行业的相关标准明确要求这类场景不能用轴位螺钉替代。

定位精度要求高于0.01mm的超精密场景

精密机床、光学设备、半导体制造设备的定位点位，要求定位精度高于0.01mm，普通定位销配合研磨孔的精度可以达到0.005mm，而轴位螺钉因为要兼顾冷镦成型和螺纹加工，精度*高只能到h6，配合安装孔后的定位精度只能达到0.02mm，无法满足超精密场景的需求。

频繁拆装的维护场景

需要每年拆装3次以上的设备维护点位，不建议用轴位螺钉替代。轴位螺钉的光杆段每次拆装都会和安装孔产生摩擦磨损，拆装5次以上定位精度会下降30%以上，而定位销采用过盈配合，拆装10次以上精度还能保持90%以上，更适合频繁拆装的场景。

替代过程中的核心管控要点

如果确认场景适合替代，需要做好以下几方面的管控，避免出现性能失效问题：

公差匹配管控

轴位螺钉的光杆公差要和安装孔的公差对应，需要过渡配合的场景选h6公差的轴位螺钉，安装孔加工成H7精度；允许微小间隙的场景选h7公差的轴位螺钉，安装孔加工成H8精度，避免间隙过大导致定位失效。

载荷校核管控

替代前必须预留至少1.5倍的安全载荷余量，避免过载断裂引发安全事故。比如原来用M6螺钉加φ6定位销的组合，替代时要选φ6光杆的M6轴位螺钉，不要选小直径的产品，同时要做剪切和拉拔测试，确认载荷承受能力符合设计要求。

防松措施管控

轴位螺钉如果应用在振动场景，要搭配对应的防松措施，比如中强度螺纹胶、全金属锁紧螺母，预紧力要比普通螺钉高10%左右，避免预紧力衰减后定位精度下降。

百科五金可根据用户的使用场景定制不同公差等级、材质等级的轴位螺钉，配套提供载荷校核和选型指导，帮助用户在保障性能的前提下实现降本提效。

总结

轴位螺钉可以在大部分中低载荷、量产规模大、安装空间受限的场景下，替代普通螺钉加定位销的组合方案，能有效降低装配成本、提升生产效率，但是重载强冲击、超精密、频繁拆装的场景不建议盲目替代。替代前要做好公差匹配、载荷校核和性能测试，确认符合要求后再批量应用，才能兼顾降本收益和使用可靠性。

常见问题解答

Q1:相同规格的轴位螺钉和普通螺钉加定位销的抗剪能力差多少？

A:同材质同直径的情况下，轴位螺钉的抗剪能力比普通螺钉加定位销的组合低20%-30%，因为定位销是专用的抗剪件，轴位螺钉还要兼顾螺纹加工，心部强度会略低。

Q2:轴位螺钉替代后装配效率能提升多少？

A:量产场景下，原来的组合需要钻两个孔、装两个件，替代后只需要钻一个孔、装一个件，单工位装配效率能提升50%以上，综合制造成本能降低20%-30%。

Q3:定位精度要求0.03mm的场景能不能用轴位螺钉替代？

A:可以，选择h6公差的轴位螺钉，配合H7精度的安装孔，定位精度可以稳定控制在0.02mm以内，完全满足要求。

Q4:经常需要拆装的设备能不能用轴位螺钉替代？

A:如果拆装频率每年不超过2次可以用，超过的话不建议，轴位螺钉的光杆段每次拆装都会有磨损，拆装5次以上定位精度会下降30%以上，容易出现定位失效。

Q5:替代时需要调整安装孔的尺寸吗？

A:需要，原来的定位销孔和螺钉孔是两个不同尺寸的孔，替代后需要加工成和轴位螺钉光杆段尺寸匹配的统一孔径，公差也要对应调整。
