在一些光学平台、自动化设备中，多层板叠合后的孔位同轴度直接影响整机性能与寿命。因此很多用户都在想如何在使用开槽无头轴位螺钉的时候在多层板叠合中如何保证同轴度？百科五金在本文中详细介绍。

为什么多层板叠合同轴度如此关键？

多层金属或复合板材通过螺钉紧固后，若各层通孔中心线不重合（即不同轴），将引发一系列问题：

轴承或导杆运行卡滞，加速磨损；

光学元件光路偏移，影响成像质量；

自动化机构运动轨迹偏差，导致定位失败；

长期应力集中，诱发板材开裂或螺纹失效。

根据ISO 2768-mK标准，对于精密装配件，孔位同轴度公差通常需控制在±0.05mm以内。而普通螺栓仅起紧固作用，无法提供精准导向——这正是开槽无头轴位螺钉被广泛采用的原因。

开槽无头轴位螺钉如何实现同轴定位？

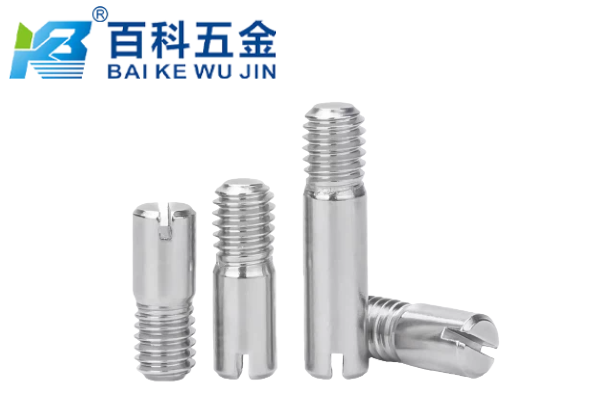

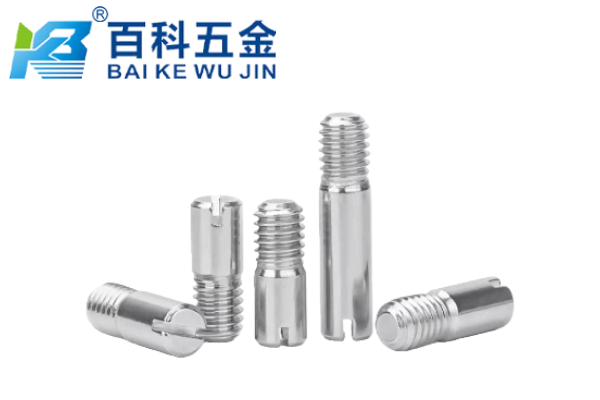

开槽无头轴位螺钉的核心优势在于其“双段式结构”：

光滑肩部（轴段）：直径精确，表面粗糙度Ra≤0.8μm，作为定位基准穿过各层板孔；

螺纹段：仅用于锁紧底板，不参与定位。

当肩部与各层板孔形成间隙配合或过渡配合时，即可强制各孔对齐，实现物理意义上的“同轴引导”。

实现高同轴度的关键三要素：

肩部直径一致性：全长公差需控制在IT6级或更高；

孔加工精度：各层板钻孔需使用同一夹具或CNC程序，避免累积误差；

装配顺序规范：先穿入螺钉引导对齐，再逐步预紧，防止强行压合导致偏斜。

常见导致同轴度失效的误区

即便使用了开槽无头轴位螺钉，以下操作仍可能导致同轴失败：

孔径过大：肩部与孔间隙超过0.1mm，失去导向作用；

孔未去毛刺：边缘毛刺阻碍螺钉顺畅穿入，造成歪斜；

强行敲击安装：用锤子敲打螺钉头部，破坏肩部圆度；

多层板未压紧预定位：在未对齐状态下直接锁紧，形成“假同轴”；

使用弯曲或变形螺钉：出厂直线度不良的产品会直接引入误差。

提升同轴度的5个实操步骤

为帮助工程师快速应用，以下是经过验证的装配流程清单：

统一钻孔工艺：所有层板叠放后一次性钻孔，或使用高精度数控机床分层加工，确保孔位坐标一致；

倒角与去毛刺：每层孔口做0.2～0.5mm倒角，并彻底清除内孔毛刺；

选择合适配合公差：推荐肩部与孔采用H7/g6或H7/h6配合（具体依负载与拆卸频率调整）；

先引导后锁紧：将螺钉轻轻穿入全部层板，确认无卡阻后再拧紧螺母或底板；

使用导向辅助工具：对超多层（≥5层）结构，可先用导向销初定位，再替换为正式螺钉。

结论

回到核心问题：“开槽无头轴位螺钉在多层板叠合中如何保证同轴度？”答案在于——精准的零件制造 + 规范的装配工艺 + 合理的公差匹配。只要把控好肩部精度、孔加工质量和安装方法，这类螺钉完全能够胜任高同轴度要求的多层板装配任务。

对于有特殊尺寸、材料或批量需求的用户，百科五金作为专业的开槽无头轴位螺钉生产厂家，不仅提供标准品，更支持灵活的非标定制服务，从设计源头助力设备精度提升。在精密制造时代，一个看似微小的紧固件，往往是系统可靠性的关键基石。
